ОПИСАНИЕ ТИПА

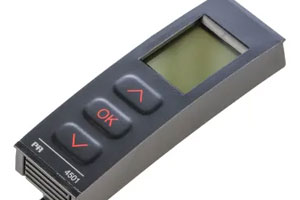

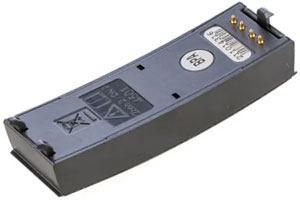

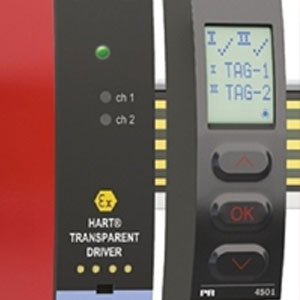

 Съемный блок программирования/отображения 4501 настраивает и калибрует устройства серий 4000 и 9000, а также устройство 3114 с лицевой панели. В целях документирования модель 4501 сохраняет последние данные калибровки и конфигурации для создания отчетов.
 4501 позволяет выполнять цифровую, «условную» калибровку с помощью кнопок на передней панели устройства. Вы можете выбрать полную калибровку (низкий/высокий уровень) или одиночную калибровку.
 Для устройств 4000 и 9000: отсоедините дисплей от устройства после калибровки, подключите его к интерфейсу 4590 ConfigMate и подключите к ПК. 3114 программируется напрямую с 4501/4590. После подключения к ПК у вас есть несколько вариантов:

ОПИСАНИЕ ТИПА

  Съемный дисплей 4511 обеспечивает возможность последовательной коммуникации всех современных и будущих устройств семейств 4000/9000 с интерфейсами Modbus RTU по RS-485. Соединение многоточечное, полудуплексное.
  Модуль осуществляет преобразование сигналов от разнообразных датчиков и аналоговых устройств, измеряемых системой 4000 и 9000, таких как уни- и биполярные сигналы мА и напряжения, сигналы потенциометра, линейного сопротивления, термопар и термометров сопротивления, в коммуникационный сигнал Modbus.
  При установке на устройство семейства 9000 любой сигнал, исходящий из или направляемый в опасную зону (требующую взрывозащиты «искробезопасная электрическая цепь»), например, AI, AO, DI и DO, могут быть конвертированы для сети Modbus.
  Все параметры конкретного работающего устройства можно легко и быстро настроить с помощью отображенного меню, на дисплее передней панели, по протоколу Modbus. Его параметры такие как адрес, скорость передачи данных, стоповые биты и биты четности сохраняются на дисплее. Сконфигурированные параметры могут быть защищены паролем, заданным пользователем.
  Легко читаемый дисплей 4511 может использоваться для считывания сигнала технологического процесса, имитации/моделирования выходного сигнала, индицирования ошибок датчиков и внутренних модулей. При установке на устройства, которые устанавливаются в перевернутом виде, пункт меню позволяет поворачивать дисплей на 4511 на 180 ° и переключать функции кнопок вверх/вниз.

ОПИСАНИЕ ТИПА
  Цифровой дисплей 5714 предназначен для отображения значений тока, напряжения, сопротивления, температуры, состояния контактов реле. Параметры устанавливаются с помощью функциональных клавиш на передней панели. В меню Русского языка нет.
  Входные параметры преобразуются в выходные значения токовой петли и в управление с помощью 2 беспотенциальных реле. PReview 5714 поставляться готовым для управления и визуализации технологической последовательности
  На дисплее видно четыре значения. Диапазон отображения -1999… 9999 с программируемой десятичной точкой и индикацией состояния переключения реле ВКЛ / ВЫКЛ.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,3 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
