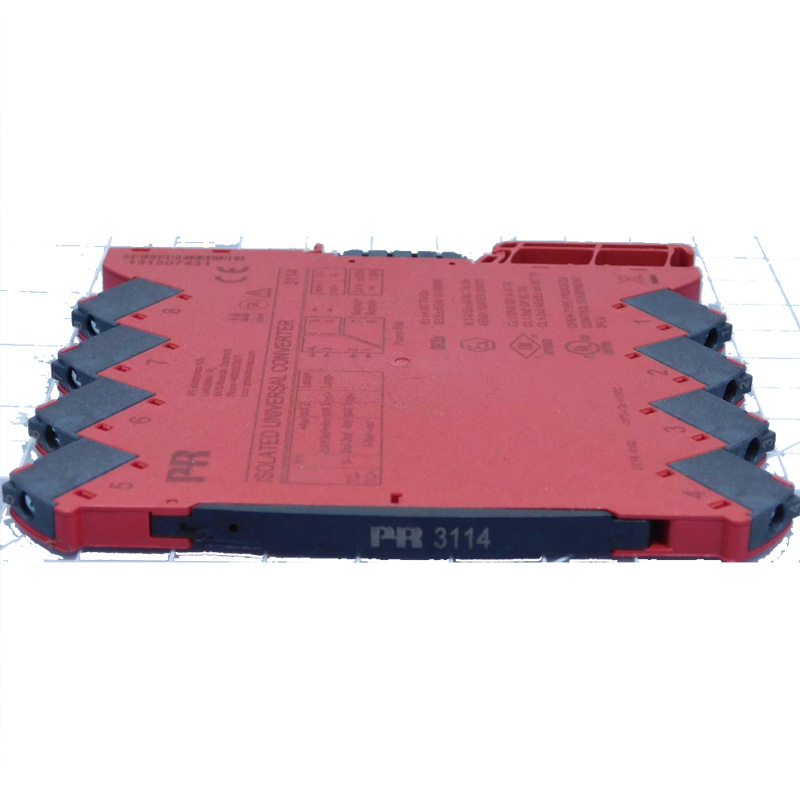

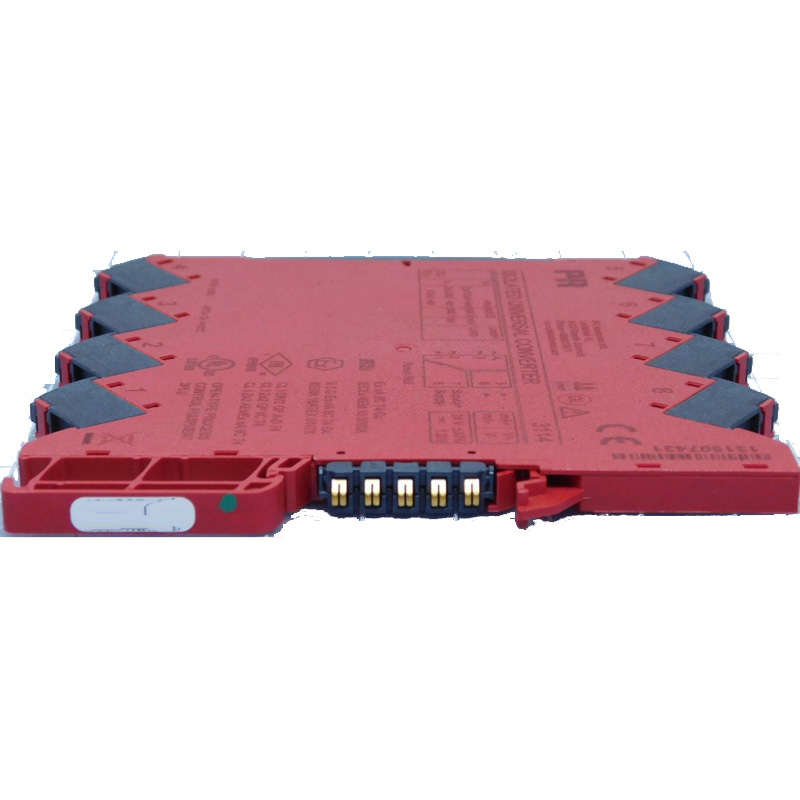

PR electronics 3114
Изолирующий универсальный преобразователь

PR Electronics 3114
Изолирующий универсальный преобразователь


Бренд
PR electronics
Артикул производителя
3114
Назначение
Преобразование/изоляция аналоговых сигналов. Подходит практически для преобразования любого типа сигнала.
Наличие
Склад в Европе, Дания

ОПИСАНИЕ ТИПА
 Линеаризация температуры, измеренной датчиком сопротивления или термочувствительным элементом.
 Преобразование изменения линейного сопротивления в стандартный аналоговый сигнал тока / напряжения.
 Источник напряжения питания и изолятор сигнала для 2-проводных модулей.
 Управление технологическим процессом через стандартный аналоговый выход.
 Гальв. развязка аналоговых сигналов и измерение плавающих сигналов.
 Программирование с помощью дисплея 4501 и Confi gmate 4590.

Тип 3114
Изолирующий универсальный преобразователь

  • Вход RTD, термопары, Ohm, потенциометра, mA и V
  • 2-проводная схема подключения > 15 V
  • Одобрения типа, искробезопасность: FM Div. 2, ATEX Зона 2, IECEx Зона 2
  • Выходы тока и напряжения
  • Тонкий корпус 6 мм
  • ОПИСАНИЕ ТИПА

    3114 позволяет управлять технологическим процессом через аналоговые выходы, измерять температуру с помощью термометра сопротивления (Pt100, Pt1000…) или термоэлектрического преобразователя (термопара). Линейное изменение сопротивления преобразуется в стандартный аналоговый сигнал тока / напряжения.
     Преобразует небольшие биполярные входные сигналы в большие биполярные или униполярные выходные сигналы, например вход от ± 1 до ± 10 Вольт или выход 4… 20 мА. Подходит для пропорционального управления, так как входы / выходы могут быть выбраны напрямую или инвертированы. Это преобразование используется, к примеру в соленоидных клапанах, дроссельных заслонках или линейных перемещений дополнительно установленного потенциометра. Аналоговые сигналы (входные и выходные) гальванически развязаны с землей. 3114 может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
     Модуль программируется через съемный дисплей (4501) и Confi gmate 4590 - калибровка процесса, имитация сигнала, защита паролем, диагностика ошибок и выбор текстов справки на нескольких языках. 4114 оснащен электронными аппаратными переключателями и нет необходимости открывать устройство для установки DIP-переключателей. Светодиод на передней панели указывает на состояние устройства.

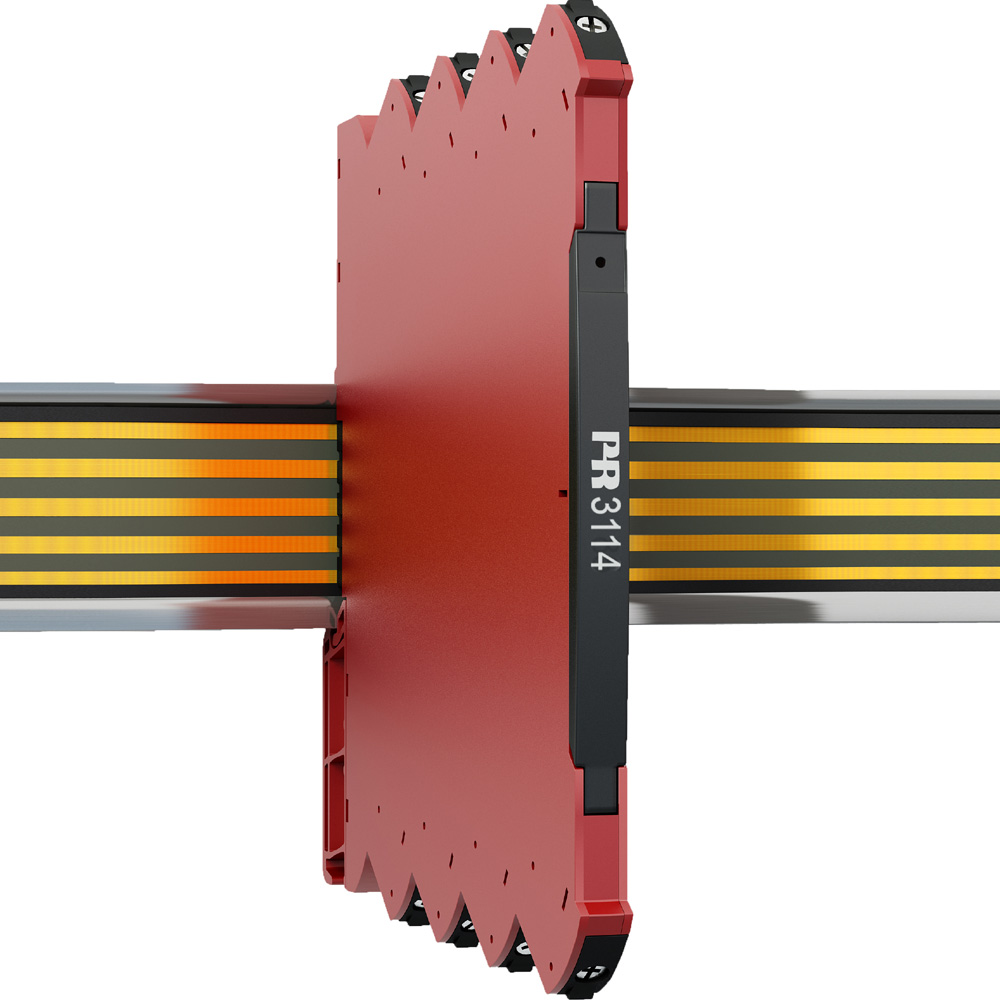

     Питание модуля происходит или от источника постоянного тока или по шине Power Rail 9400, напряжение питания берётся от Power Control Unit тип 9410.
     Каждый модуль тестируется с высоким уровнем гальванической изоляции всех портов с напряжением 2,6 кВ переменного тока.
