PR electronics 7501
Температурные преобразователи

Тип 7501

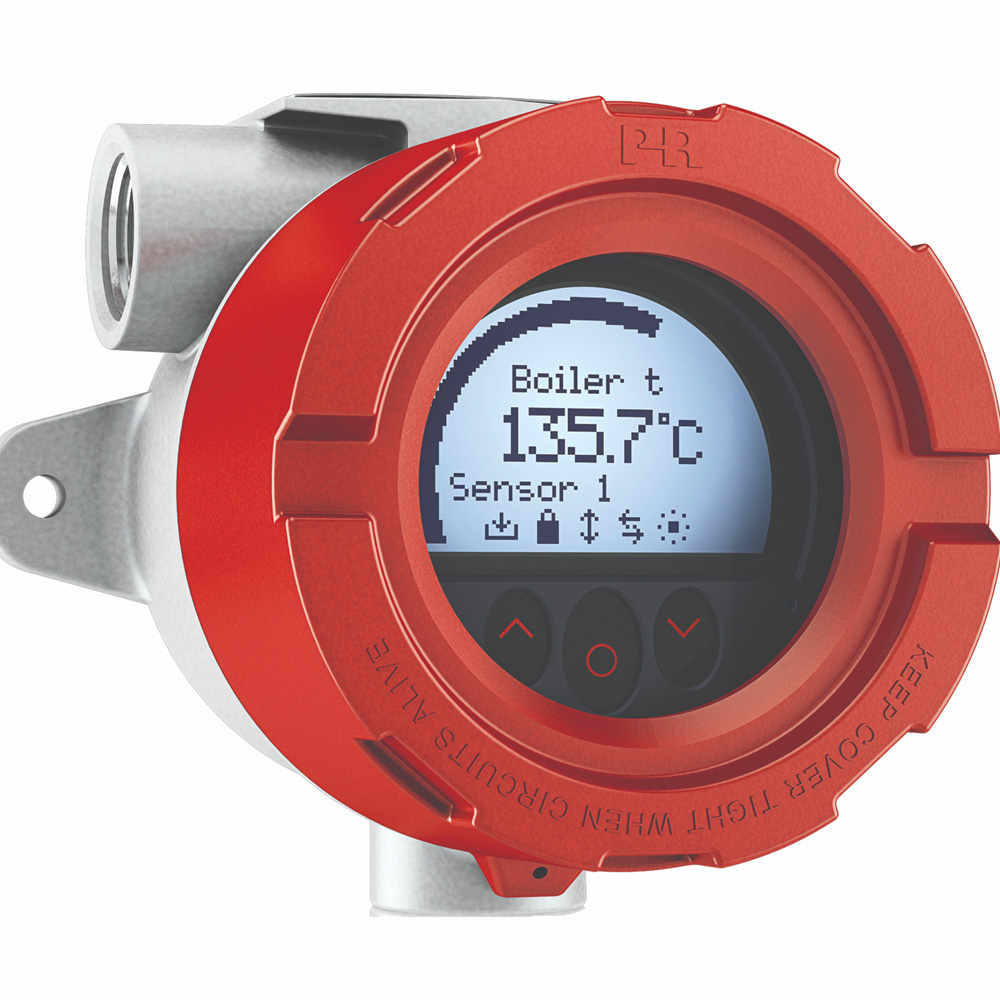

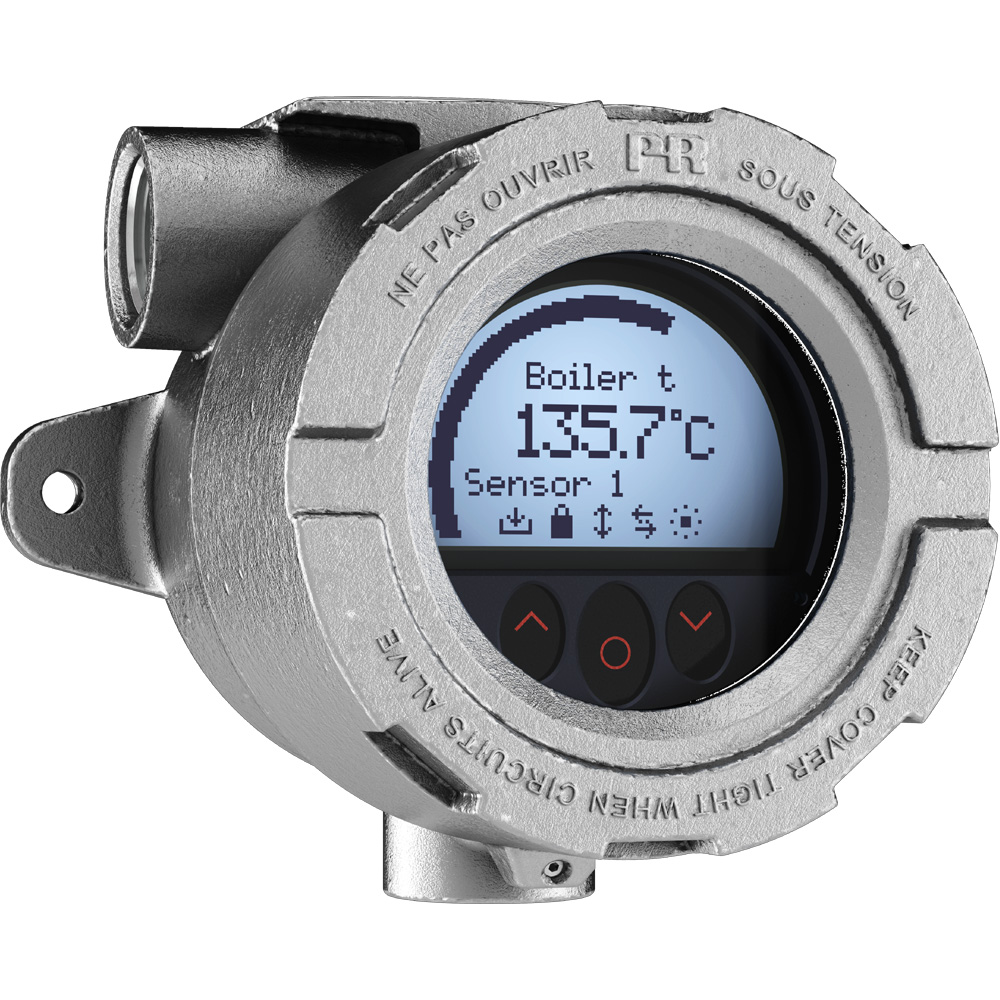

7501 PR electronics полевой, универсальный преобразователь
с поддержкой протокола HART7 или HART5,
питание от токовой цепи


Бренд
PR electronics
Артикул производителя
7501
Назначение
Преобразование выходных значений термопар, термометров сопротивления, биполярных напряжений в аналоговые значения тока.
Гальваническая развязка
Объединение в сеть на основе HART-протокола
Наличие
Склад в Европе, Дания

Обзор

7501 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно. Предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
  Используется все схемы включения датчика в измерительную цепь
  Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Требования NAMUR учтены в следующих спецификациях – NE 21, NE 43, NE 89
  Для конфигурации 7501 используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART или используется встроенная панель управления. Подсветка настроечной пали позволяет уменьшить блики.
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.


Тип 7501
Полевой, универсальный, программируемый преобразователь с поддержкой протоколов HART7 и HART 5

  • Входы термометров сопротивления RTD, термопар, «линейного» сопротивления, биполярного напряжения мВ
  • Локальный пульт управления с тремя эргономическими кнопками
  • Исключительная точность измерения
  • Программируемое значение погрешности датчика
  • Гальваническая развязка
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА, до 63 устройств в сети) или HART 5
  • ПО сертифицировано для применения в SIL
  • ОПИСАНИЕ ТИПА

    7501 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно. Предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
      Используется все схемы включения датчика в измерительную цепь
      Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
      Архивированные данные регулярно подвергаются контролю на сохранность.
      Требования NAMUR учтены в следующих спецификациях –
        NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
        NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
        NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
      Для конфигурации 7501 используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART или используется встроенная панель управления. Подсветка настроечной пали позволяет уменьшить блики.
      Измерительная цепь датчика и цепи питания гальванически развязаны. Между этими цепями прикладывалось испытательное напряжение 500 В переменного тока в течение 1 минуты.
      Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.

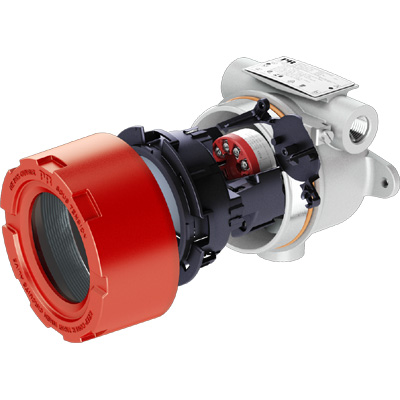

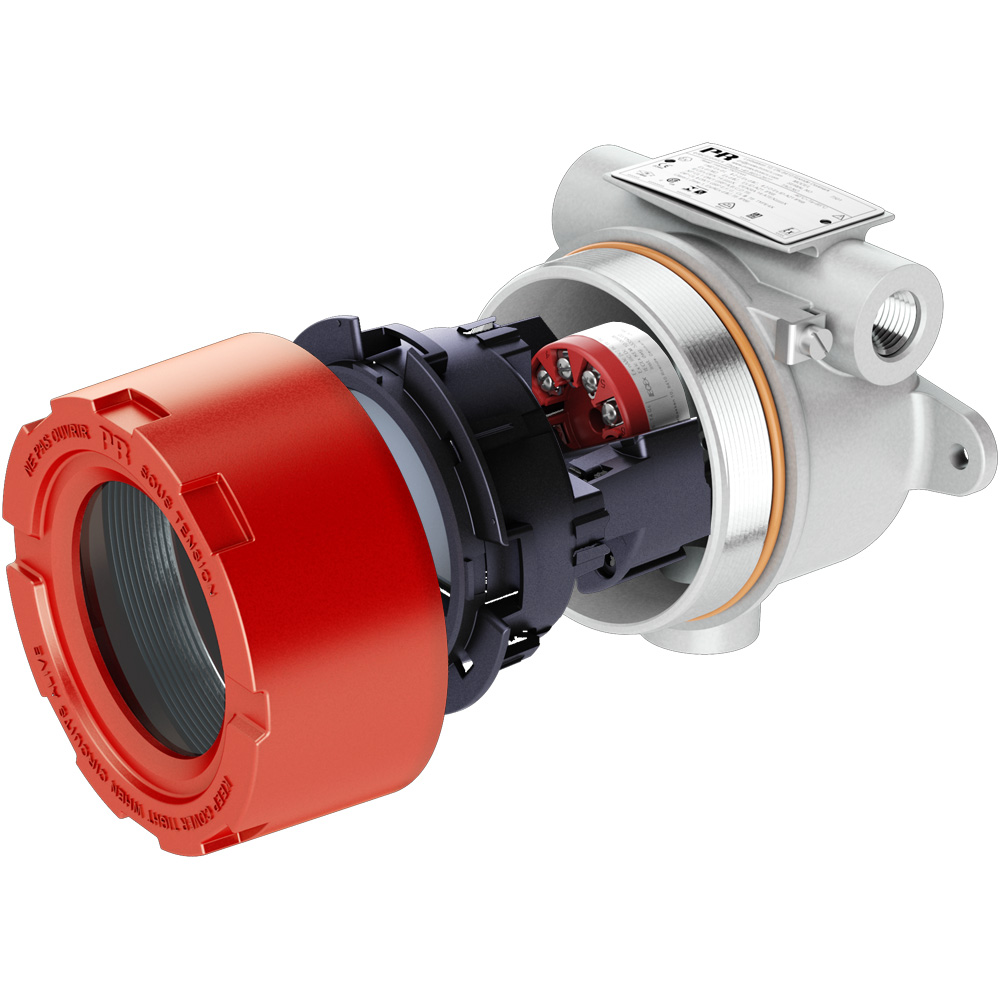

      Корпус устанавливается на корпус датчика, на трубу или плоскую поверхность.
