PR electronics 9202


Частотно импульсные преобразователи


PR Electronics 9202
Устройство гальванической развязки импульсов


Бренд
PR electronics
Артикул производителя
9202
Назначение
Преобразование, изолирование «сухих» контактов, устройств стандарта NAMUR в дискретные сигналы
Наличие
Склад в Европе, Дания

Описание

Устройство гальванической развязки импульсов 9202 предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые ко входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
  «Сухие» контакты могут быть нагружены проверяющими линию резисторами.
  Результат контроля ошибок и обрыва кабеля осуществляется с помощью отдельного реле, общего электронного коллективного сообщения через шину питания.
  Светодиоды на передней панели указывают на состояние устройства.
  9202 удовлетворяет требованиям SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
  Питание преобразователя – резервированное.

Тип 9202A
Устройство гальванической развязки импульсов

  • Расширенные возможности самодиагностики и обнаружения обрыва кабеля.
  • Интерфейс для датчиков NAMUR и мехконтактов
  • 1 или 2 канала
  • Питание от отдельного источника / по шине PR тип 9400
  • Сертификат соответствия SIL 2, Full Assessment
  • ОПИСАНИЕ ТИПА
    Устройство гальванической развязки импульсов 9202 предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые ко входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
      «Сухие» контакты могут быть нагружены проверяющими линию резисторами номиналом - Rp = 15 кОм и Rs = 750 Ом (эти значения отличные от требований NAMUR).
      Результат контроля ошибок и обрыва кабеля осуществляется с помощью отдельного реле, общего электронного коллективного сообщения через шину питания.

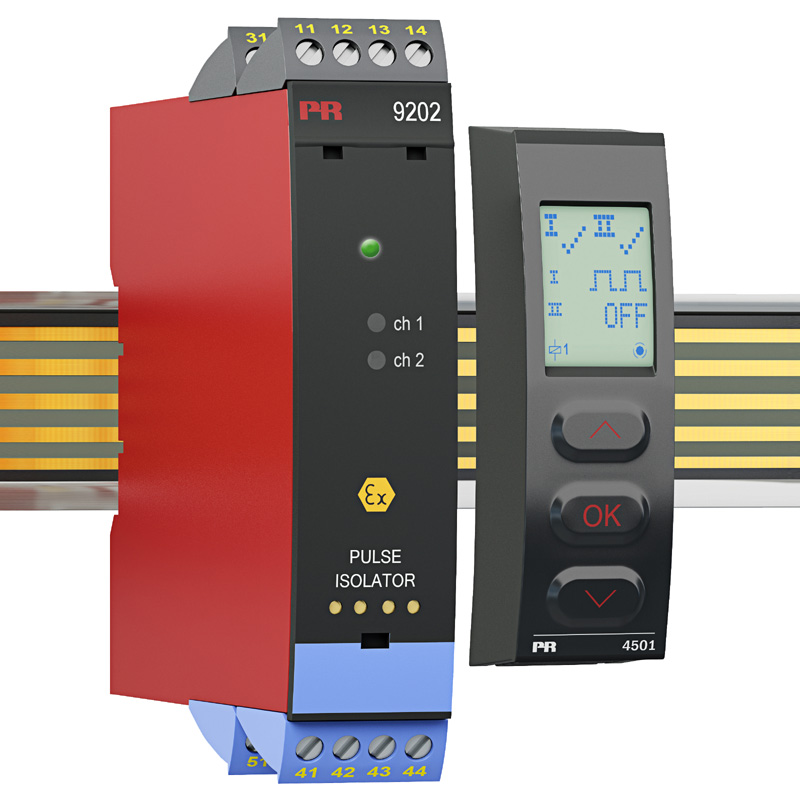

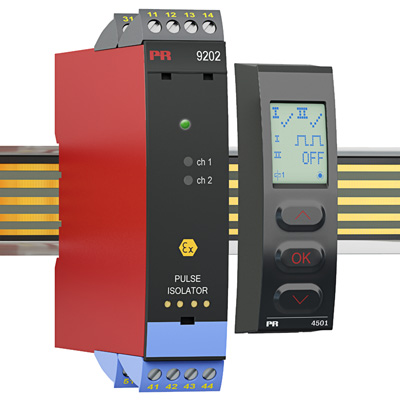

      Настройка и мониторинг (моделирование (имитация) сигналов и «реле») происходит через съемный передний дисплей (PR 4500). Он позволяет копировать конфигурацию между устройствами одного типа. При использовании в качестве стационарного дисплея будут отражаться данных технологического процесса и статуса.
      Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
      9202 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
      Каждый модуль тестируется между входом, выходом и питанием (5 портов) напряжением 2,6 кВ переменного тока, на предмет высокого уровня гальванической изоляции.

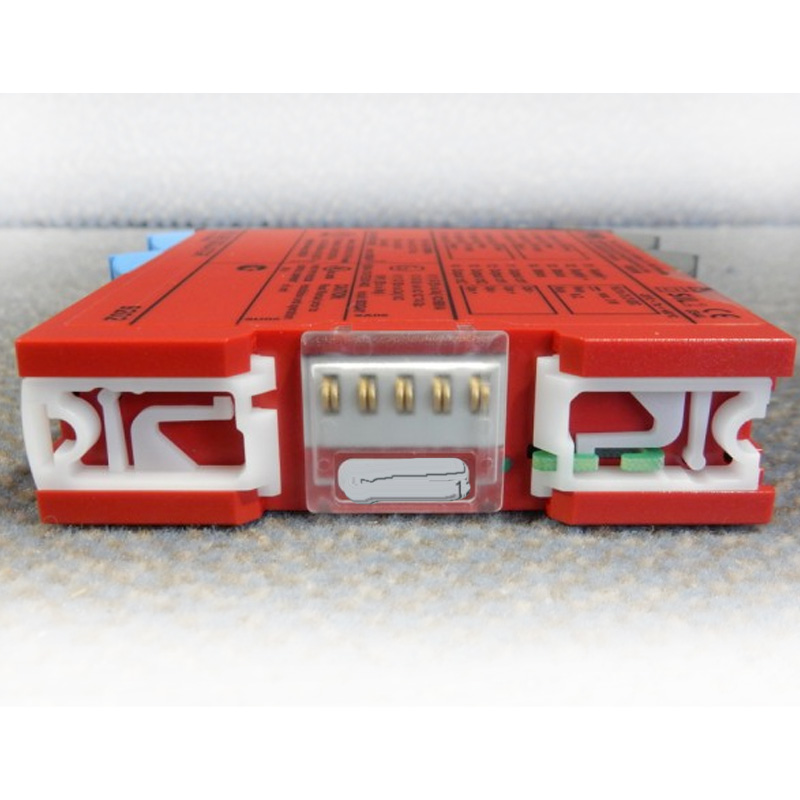

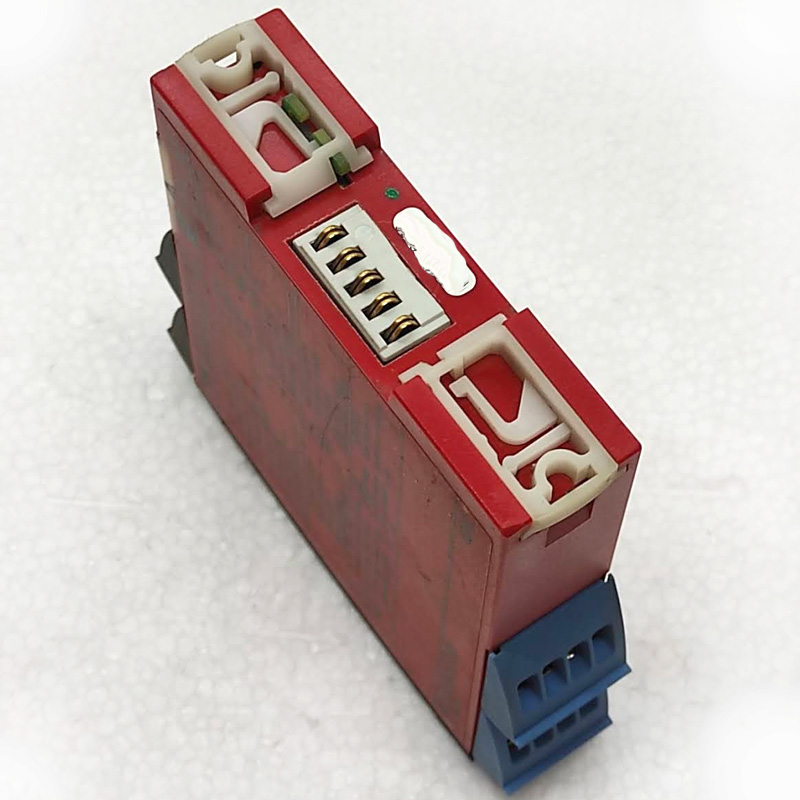

      Питание преобразователя – резервированное, как через шину питания Power Rail 9400 н так и / или через отдельный источник питания.
