PR electronics 5337
Температурные преобразователи

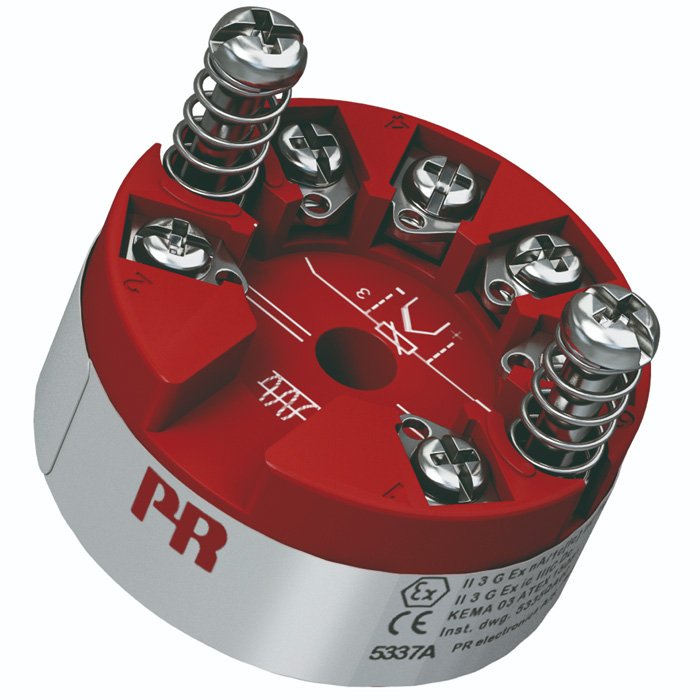

PR Electronics 5337
Тип 5337A
Универсальный 2-проводной преобразователь,
с питанием от токовой петли,
с HART 7 или HART 5


Бренд
PR electronics
Артикул производителя
5337
Назначение
Преобразование выходных значений термопар, термометров сопротивления в аналоговые значения тока.
Объединение в сеть на основе HART-протокола.
Гальваническая развязка.
Наличие
Склад в Европе, Дания

Обзор
5337A предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протоколов HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
 Архивированные данные регулярно подвергаются контролю на сохранность.
 Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
 Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.

Тип 5337A
Универсальный 2-проводной преобразователь
с протоколом HART 7 или HART 5

  • Вход RTD, термопары, линейного сопротивления, mV
  • Исключительная точность измерения
  • 1,5 kVAC гальванической развязкой
  • Программируемое значение погрешности датчика
  • Возможность монтажа в головуку датчика по ст. DIN форма B
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА, до 63 устройств в сети) или HART 5 (до 15 устройств в сети)
  • i>
  • ОПИСАНИЕ ТИПА

    5337A предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протоколов HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
     Требования NAMUR учтены в следующих спецификациях –
      NE 21 электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
      NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
      NE89 стандарт датчиков температуры с цифровой обработкой сигнала.
     Архивированные данные регулярно подвергаются контролю на сохранность.
     Каждый 5337A тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
     Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
     Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационые интерфейсы HART.
     Для справки, HART версии 7 и 5 совместимы, у 7 больше скорость, но ведомые устройства не имеют полной совместимости с сетями 5-й версии протоколов, у 5 – 15 устройств в сети у 7-64.
