PR electronics 6335
Температурные преобразователи

Тип 6335A
6335 PR electronics универсальный преобразователь
с поддержкой протокола HART5,
с питанием от токовой цепи


Бренд
PR electronics
Артикул производителя
6335
Назначение
Преобразование выходных значений термопар, термометров сопротивления, биполярных напряжений в аналоговые значения тока.
Гальваническая развязка
Объединение в сеть на основе HART-протокола
Наличие
Склад в Европе, Дания

Обзор

6335 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5. Максимальное выходное значение может быть программно ограниченно.
  Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.

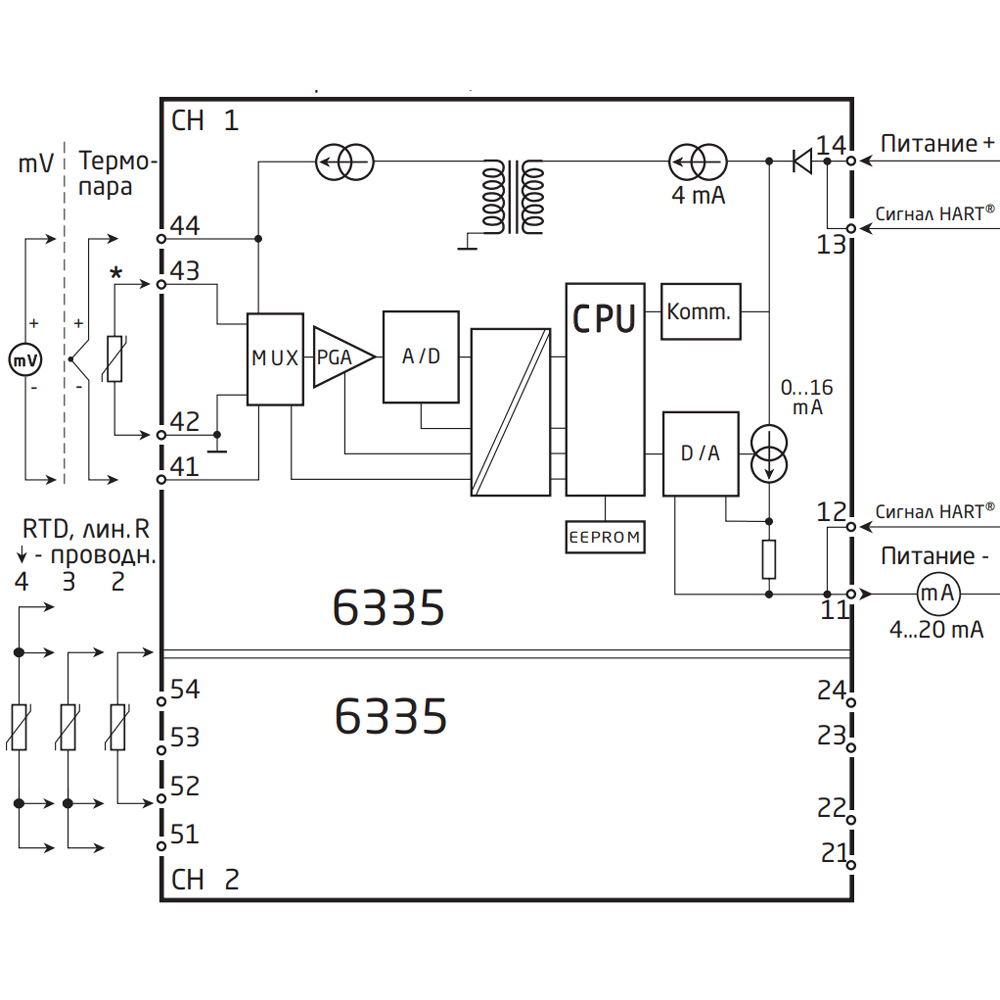

  Используется все схемы включения датчика в измерительную цепь
  Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Требования NAMUR учтены
  Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.

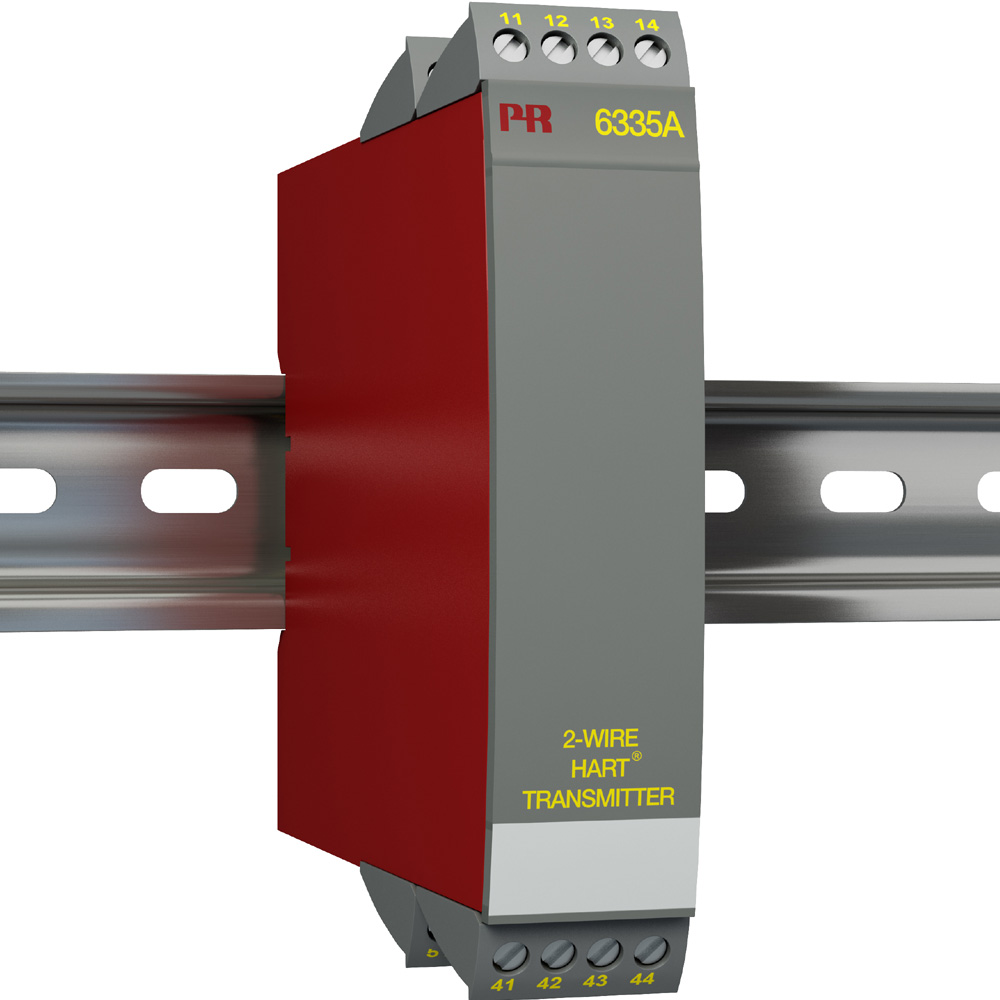

  Модуль устанавливается вертикально или горизонтально на DIN-рейку..


Тип 6335A
2-проводный программируемый преобразователь с поддержкой протокола HART 5

  • Вход RTD, термопар, сопротивления или mV
  • Исключительная точность измерения
  • Обмен данными по протоколу HART 5
      (частотная модуляция поверх токовой петли 4-20мА, до 15 устройств в сети)
  • Гальваническая развязка
  • 1 или 2-канальное исполнение
  • SIL
  • ОПИСАНИЕ ТИПА

    6335 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5. Максимальное выходное значение может быть программно ограниченно.
      Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
      Используется все схемы включения датчика в измерительную цепь
      Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
      Архивированные данные регулярно подвергаются контролю на сохранность.
      Требования NAMUR учтены в следующих спецификациях –
        NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
        NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
        NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
      Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART.
      Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
      Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
      Модуль устанавливается вертикально или горизонтально на DIN-рейку.
