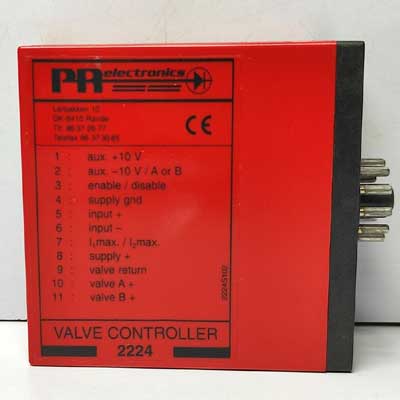

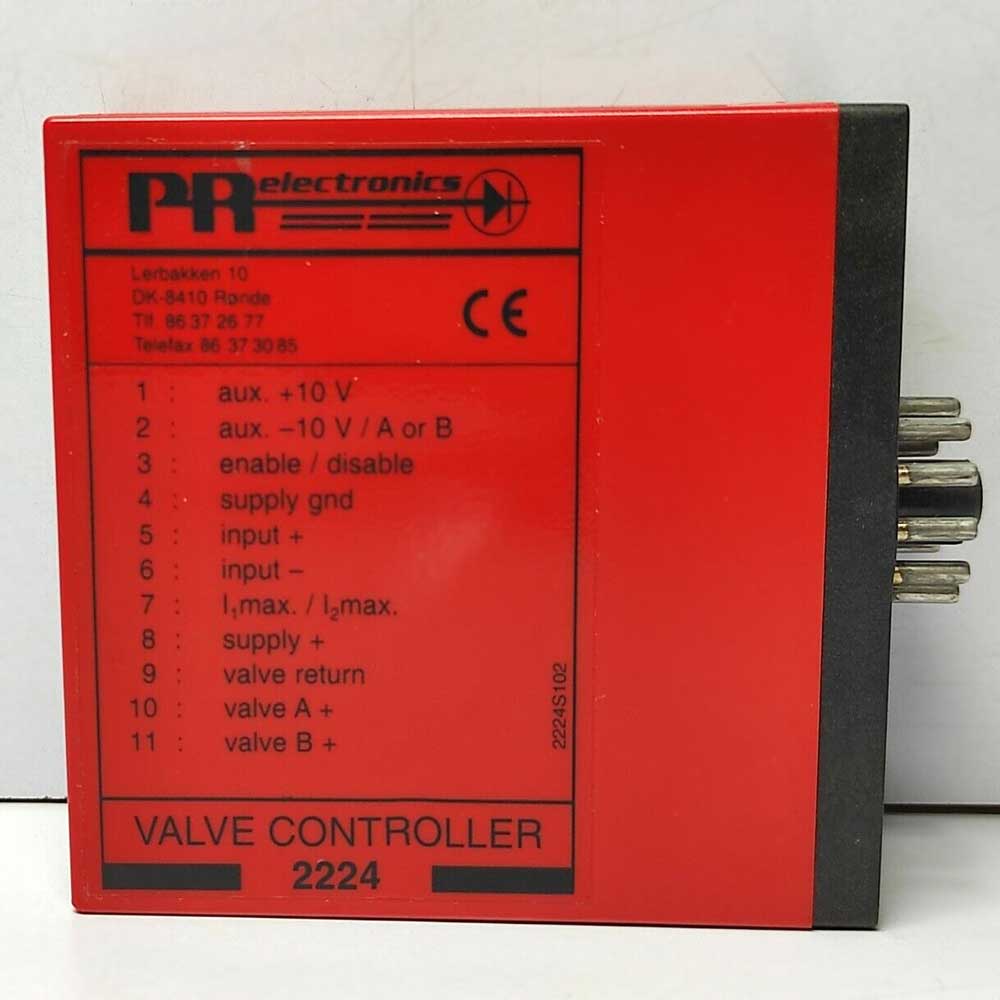

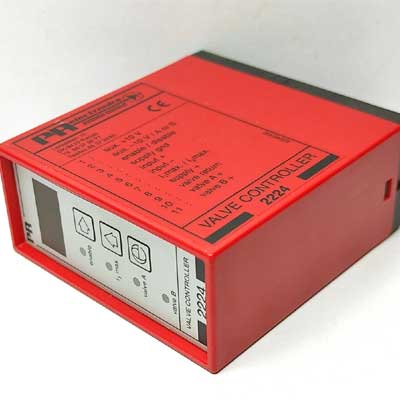

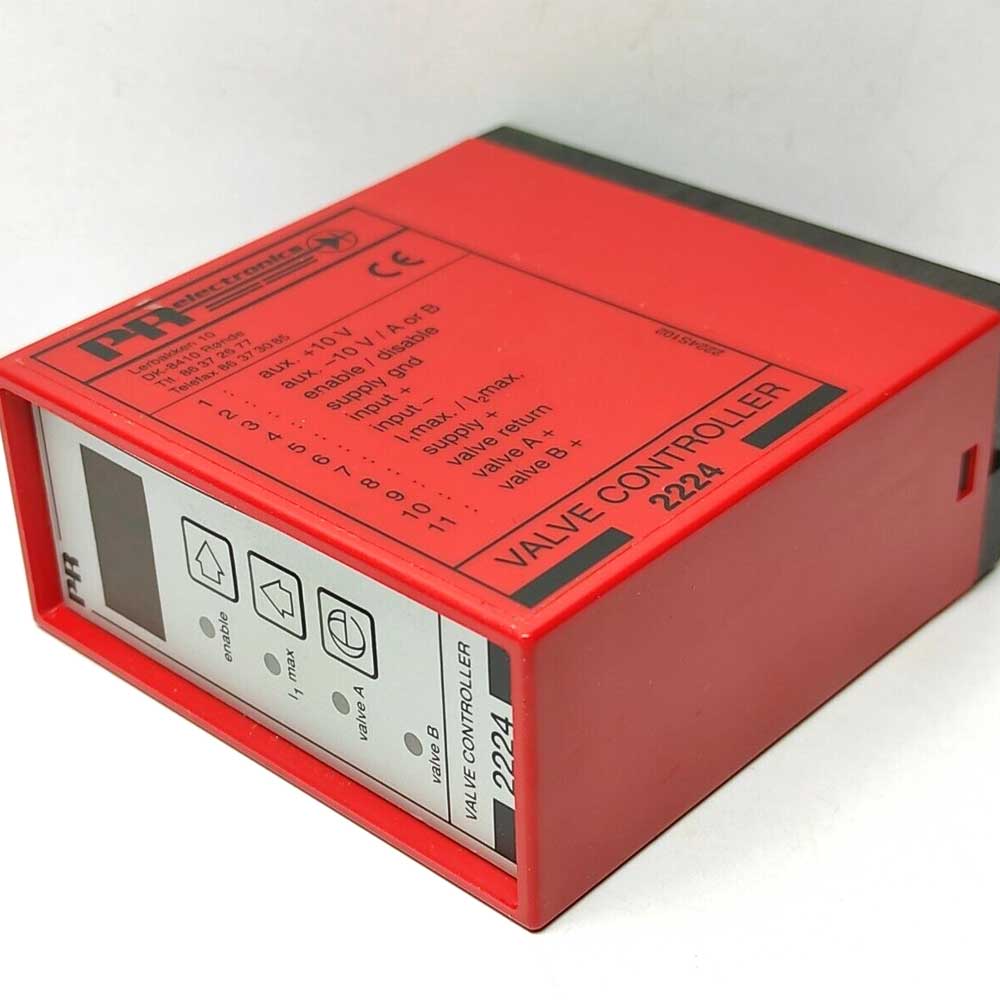

 Контроллер для клапанов 2224
 Область применения 2224 - управление и регулирование гидравлических и пневматических пропорциональных клапанов с одной или двумя катушками.
 Устройство используется для точного регулирования расхода масла, линейного плавного ускорения и замедления, модулирования выходного сигнала и настройкой зоны нечувствительности.
 Идеально подходит для джойстикового регулирования движений A/B.
 Контроллер клапана 2224 представляет собой устройство на базе микропроцессора, содержащее функции плавного пуска, остановки и скачка, что позволяет избежать зоны нечувствительности при запуске и переключении между клапанами A и B.

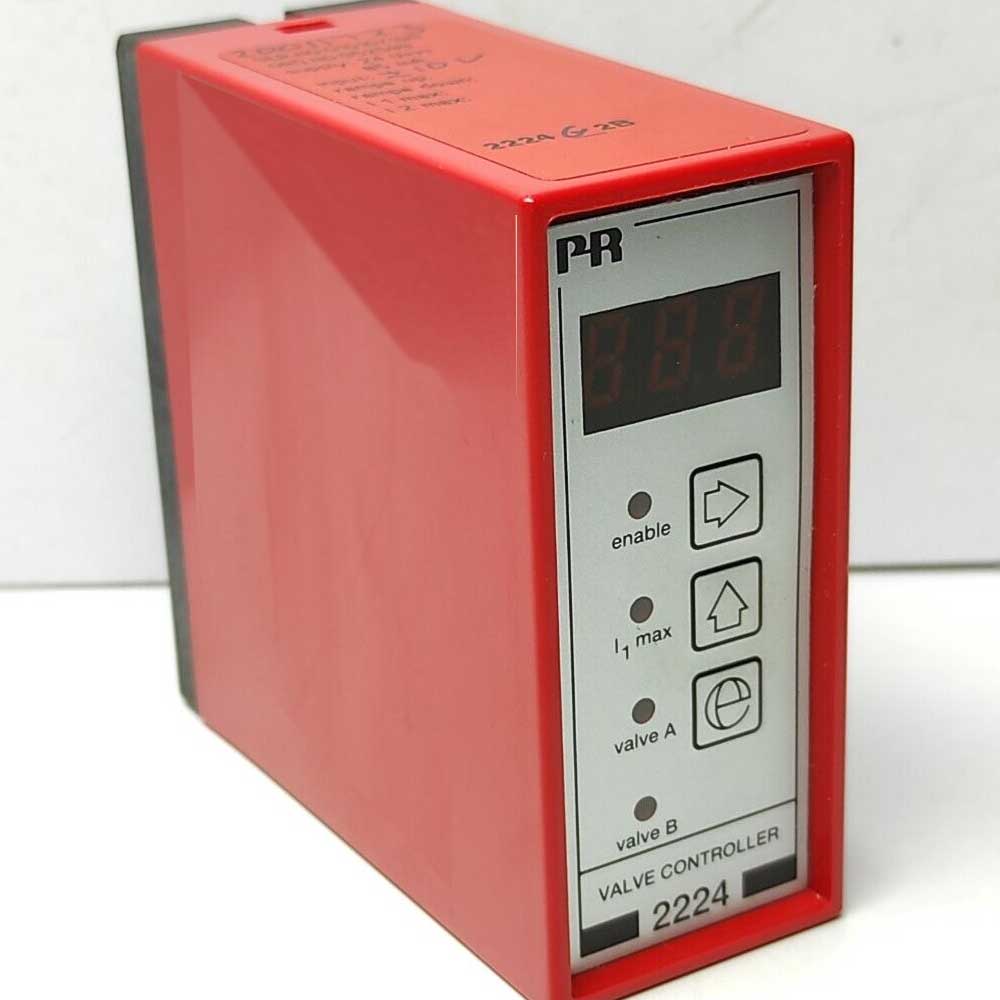

 Пользовательский интерфейс контроллера клапана состоит из трех кнопок и трехзначного светодиодного дисплея. С их помощью изменяются выходные токи, время линейного изменения, значения скачка, частота прерывателя (ШИМ), реверс, зона нечувствительности и функции включения/выключения.
 Во время работы на дисплее отображается текущий выходной сигнал в % от I valve.
 Все параметры защищены от несанкционированного изменения паролем.
 Смена клапанов A и B может производиться двумя способами. С помощью функции 1 клапан A выбирается, когда +Vпитание подается на клемму 2. С помощью функции 2 переключение между клапанами A/B происходит автоматически в соответствии со значением входного сигнала (нет сигнала на клемме 2).
 Выходной ток включается/выключается цифровым управляющим сигналом. Обратите внимание, что выходной ток отключается до тех пор, пока +Vпитание не будет подано на клемму 3.
 Цифровые входы для внешних функций управления.
 Пульсирующий выходной ток предотвращает залипание подключенного клапана.
 Опциональное программирование частоты модуляции (ШИМ) от 8 до 400 Гц.
 Внутренняя схема измерения и управления гарантирует, что средний ток никогда не превысит введенное значение I valve.
 Если пиковый ток превышает 7 А, выход будет отключен.

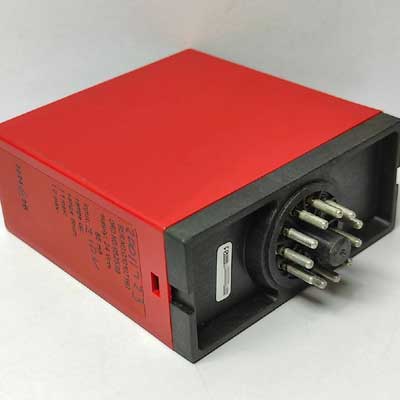

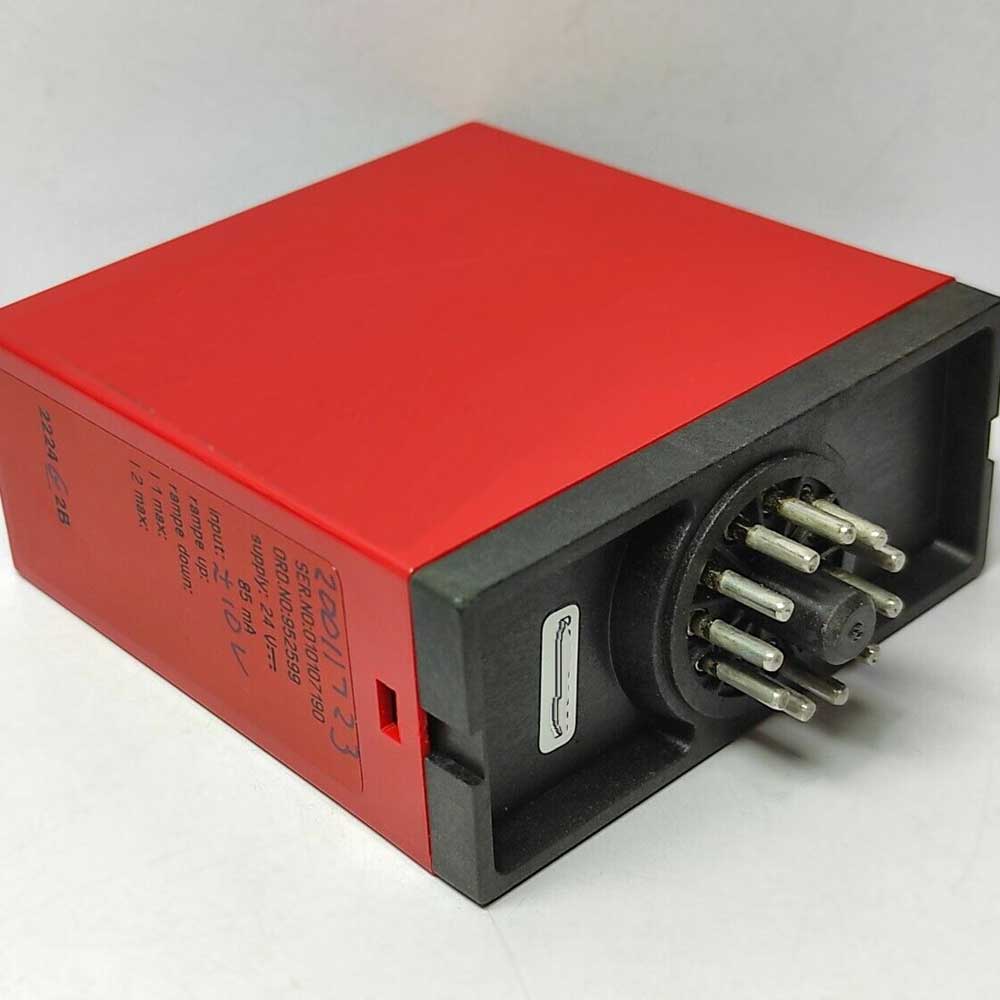

 Блок устанавливается на стандартную 11-полюсную розетку, которую можно адаптировать для использования на DIN-рейке или на плате с помощью адаптера PR 7023 и монтажной шпонки 7024.
