PR electronics 3337
Температурные преобразователи

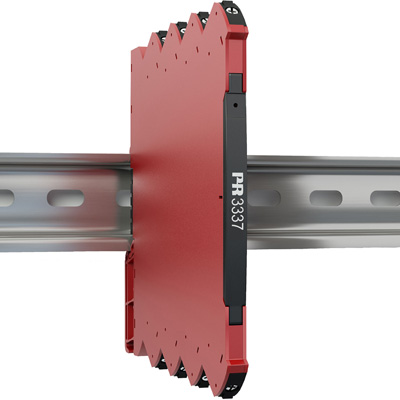

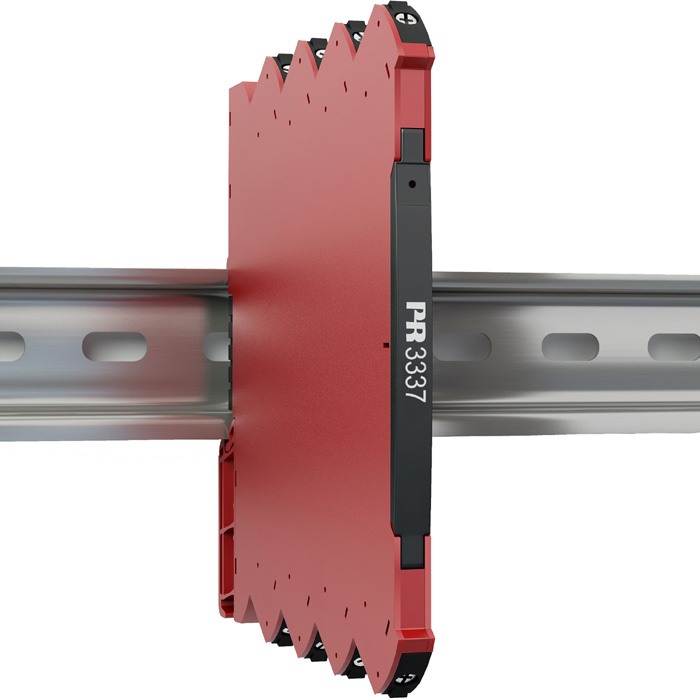

PR Electronics 3337
Преобразователь температуры изолирующий,
с поддержкой протокола HART 7,
с питанием от токовой петли


Бренд
PR electronics
Артикул производителя
3337
Назначение
Преобразование выходных значений термопар,термометра сопротивления в аналоговые значения тока.
Токовоая модуляция.
Гальваническая развязка
Наличие
Склад в Европе, Дания

Обзор
3337 предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-24мА. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с). Значение можно выбрать с помощью DIP-переключателя, обращение по HART позволяет только считывать данные настроек. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
  Преобразователь 3337 получает питание от токовой петли 5,5 ... 35 В и через винтовые клеммы, с защитой от перенапряжения и переполюсовки на них.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.

Тип 3337
Преобразователь температуры изолирующий,
с поддержкой протокола HART,
с питанием от токовой петли<

  • Высокая точность, менее 0,05% от диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <60 мс / 600 мс – 60с
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА)
  • ОПИСАНИЕ ТИПА

    3337 предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-24мА. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
      Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с). Значение можно выбрать с помощью DIP-переключателя, обращение по HART позволяет только считывать данные настроек. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
    3337 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
      Преобразователь 3337 получает питание от токовой петли 5,5 ... 35 В и через винтовые клеммы, с защитой от перенапряжения и переполюсовки на них. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
      Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
      Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.
