Температурные преобразователи


Преобразуют измерения параметров процесса в выходные сигналы напряжения или тока,
в дискретные выходы и в данные для передачи по шинам.

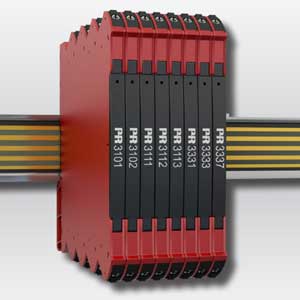

3101

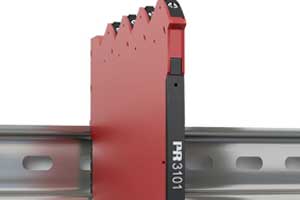

Тип 3101


Преобразователь сигналов от термопар

  • Высокая точность, менее 0,1% диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
`

3101

ОПИСАНИЕ ТИПА

 Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,1%. Термопара подключается по двухпроводной линии.
 Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
 3101 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43. Гальванической развязки нет.
 Преобразователь 3101 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
 Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.


3102

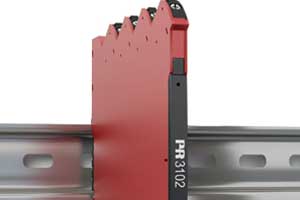

Тип 3102


Преобразователь Pt100

  • Высокая точность, менее 0,1% диапазона
  • Тонкий корпус толщиной 6 мм
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
  • Термопару подключить нельзя

3102

ОПИСАНИЕ ТИПА
  3102 - предназначен для преобразования выходных значений термометра сопротивления (Pt100 - сопротивление 100 Ом при температуре 0 °C) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,1%. Используется все схемы подключения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке  <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
  3102 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43. Гальванической развязки нет.
  Преобразователь 3102 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.


3111

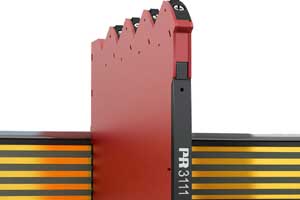

Тип 3111


Преобразователь сигналов от термопар,
с гальванической развязкой

  • Высокая точность, менее 0,05% диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
3111

ОПИСАНИЕ ТИПА
 Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,05%. Термопара подключается по двухпроводной линии. 
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке  <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
  3111 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
  Преобразователь 3111 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика. 
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.

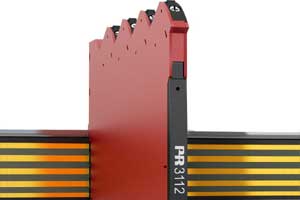

3112

Тип 3112


Преобразователь Pt100,
с гальванической развязкой

  • Высокая точность, менее 0,05% диапазона
  • Тонкий корпус толщиной 6 мм
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
  • Термопару подключить нельзя

3112

ОПИСАНИЕ ТИПА
 3112 - предназначен для преобразования выходных значений термометра сопротивления (Pt100) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,05%. Используется все схемы подключения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке  <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
  3112 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
  Преобразователь 3112 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.

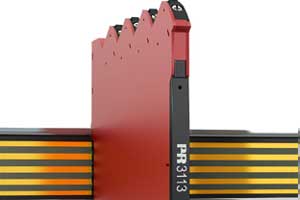

3113

Тип 3113

Преобразователь температуры изолирующий,
с поддержкой протокола HART 7

  • Высокая точность, менее 0,05% диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <60 мс / 600 мс – 60с
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА)

3113

ОПИСАНИЕ ТИПА
 Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05%. Используется все схемы подключения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с). Значение можно выбрать с помощью DIP-переключателя, обращение по HART позволяет только считывать данные настроек. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
  3113 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
  Преобразователь 3113 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.

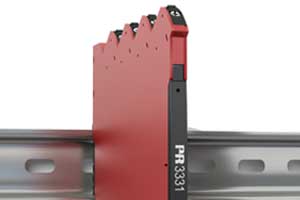

3331

Тип 3331

Преобразователь температуры изолирующий,
с питанием от токовой петли.

  • Высокая точность, менее 0,05% диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей

3331


3331 - предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока, с питанием от токовой петли 4-24мА.. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3331 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
  Преобразователь 3331 получает питание от токовой петли 5,5 ... 35 В и через винтовые клеммы, с защитой от перенапряжения и переполюсовки на клеммах. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика. 
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.

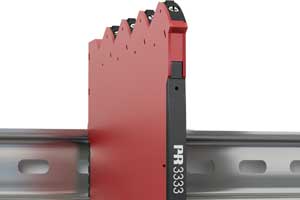

3333A

Тип 3333

Преобразователь температуры (Pt100),
с питанием от токовой петли

  • Высокая точность, мене 0,1% от диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <30 мс / 300 мс
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей

3333A


3333 - предназначен для преобразования выходных значений термометра сопротивления (Pt100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-24мА. Точность преобразования во всех доступных диапазонах, менее 0,1% во всех выбираемых диапазонах. Используется все схемы включения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке (<30 мс) и сглаживать выходной сигнал датчика (при установке 300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3333 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43. Гальванической развязки нет.
  Преобразователь 3333 получает питание от токовой петли 5,5 ... 35 В и через винтовые клеммы, с защитой от перенапряжения и переполюсовки на них. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.


3337

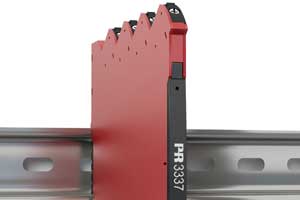

Тип 3337

Преобразователь температуры изолирующий,
с поддержкой протокола HART,
с питанием от токовой петли

  • Высокая точность, менее 0,05% от диапазона
  • Тонкий корпус толщиной 6 мм
  • Отличные характеристики ЭМС и подавление шума 50/60 Гц
  • Выбираемое время отклика <60 мс / 600 мс – 60с
  • Предварительно откалиброванные диапазоны температур, выбираемые с помощью DIP-переключателей
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА)

3337


3337 предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока, с питанием от токовой петли 4-24мА. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
  Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с). Значение можно выбрать с помощью DIP-переключателя, обращение по HART позволяет только считывать данные настроек. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3337 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
  Преобразователь 3337 получает питание от токовой петли 5,5 ... 35 В и через винтовые клеммы, с защитой от перенапряжения и переполюсовки на них. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика. 
  Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.

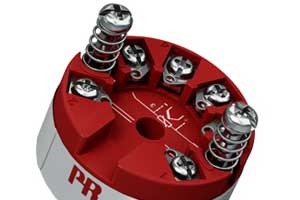

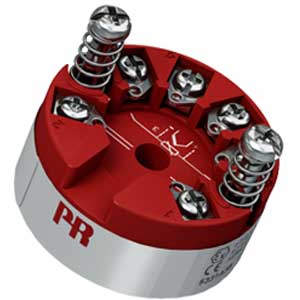

5331A

Тип 5331A

Универсальный 2-проводной преобразователь

  • Вход RTD, термопары, линейного сопротивления, mV
  • Исключительная точность измерения
  • 1,5 kVAC гальванической развязкой
  • Программируемое значение погрешности датчика
  • Возможность монтажа в головуку датчика по ст. DIN форма B

5331A

ОПИСАНИЕ ТИПА
  5331A предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар), термометров сопротивления (Pt100 ... Pt1000, Ni100 ... Ni1000) в аналоговые значения тока, с питанием от токовой петли 4-24мА. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона (абсолютная погрешность). Используется все схемы включения датчика в измерительную цепь.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
  Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset

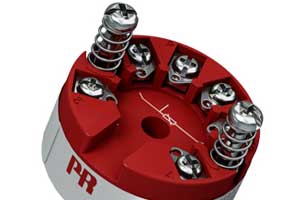

5333A

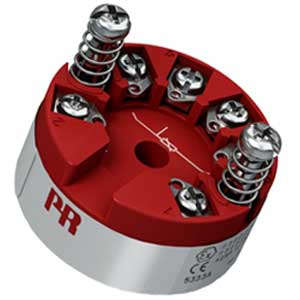

Тип 5333A

Программируемый 2-проводный преобразователь
(Pt100 ... Pt1000 или Ni100 ... Ni1000)

  • RTD или резистивный вход
  • Высокая точность измерения
  • 3-проводное подключение
  • Программируемое значение ошибки датчика
  • Для головки датчика формы DIN B

5333A

ОПИСАНИЕ ТИПА

  5333A - предназначен для преобразования выходных значений термометров сопротивления (Pt100 ... Pt1000, Ni100 ... Ni1000) в аналоговые значения тока, с питанием от токовой петли 4-24мА. Точность преобразования во всех доступных диапазонах, менее 0,1% диапазона (абсолютная погрешность). Используется все схемы включения датчика в измерительную цепь.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
  Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение

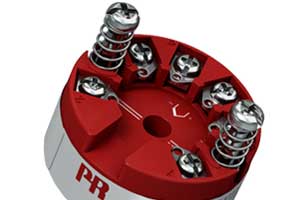

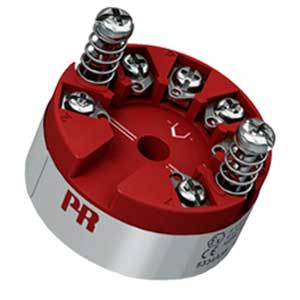

5334A

Тип 5334A

Программируемый 2-проводный преобразователь
для термопар (термоэлектрических термометров)

  • Вход от термопар
  • Высокая точность измерения
  • Программируемое значение ошибки датчика
  • Для головки датчика формы DIN B

5334A

ОПИСАНИЕ ТИПА

  5334A предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар) в аналоговые значения тока, с питанием от токовой петли 4-24мА. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона (абсолютная погрешность).
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
  Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
  Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
  Компенсация холодного спая выполняется с помощью датчика температуры, встроенного в модуль.

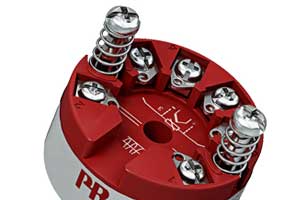

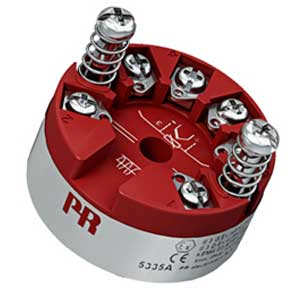

5335A

Тип 5335A

Универсальный 2-проводной преобразователь
с протоколом HART 5

  • Вход RTD, термопары, линейного сопротивления, mV
  • Исключительная точность измерения
  • 1,5 kVAC гальванической развязкой
  • Программируемое значение погрешности датчика
  • Возможность монтажа в головуку датчика по ст. DIN форма B
  • Поддержка протокола HART 5 (частотная модуляция поверх токовой петли 4-20мА, до 15 устройств в сети)

5335A

ОПИСАНИЕ ТИПА

 Предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 и1000, NI100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
 Требования NAMUR учтены в следующих спецификациях –
  NE 21 электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
  NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
  NE89 стандарт датчиков температуры с цифровой обработкой сигнала.
 Архивированные данные регулярно подвергаются контролю на сохранность.
 Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
 Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
 Для справки, HART версии 7 и 5 совместимы, у 7 больше скорость, но ведомые устройства не имеют полной совместимости с сетями 5-й версии протокола, у 5 – 15 устройств в сети у 7-64.

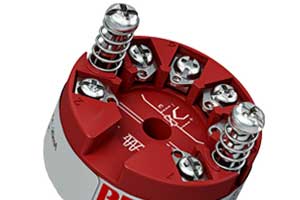

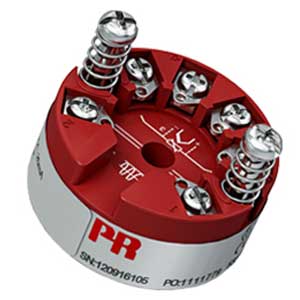

5337A

Тип 5337A

Универсальный 2-проводной преобразователь
с протоколом HART 7 или HART 5

  • Вход RTD, термопары, линейного сопротивления, mV
  • Исключительная точность измерения
  • 1,5 kVAC гальванической развязкой
  • Программируемое значение погрешности датчика
  • Возможность монтажа в головуку датчика по ст. DIN форма B
  • Поддержка протокола HART 7 (частотная модуляция поверх токовой петли 4-20мА, до 63 устройств в сети) или HART 5 (до 15 устройств в сети)

5337A

ОПИСАНИЕ ТИПА

 5337A предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протоколов HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
 Требования NAMUR учтены в следующих спецификациях –
  NE 21 электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
  NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
  NE89 стандарт датчиков температуры с цифровой обработкой сигнала.
 Архивированные данные регулярно подвергаются контролю на сохранность.
 Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
 Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационые интерфейсы HART.
 Для справки, HART версии 7 и 5 совместимы, у 7 больше скорость, но ведомые устройства не имеют полной совместимости с сетями 5-й версии протоколов, у 5 – 15 устройств в сети у 7-64.

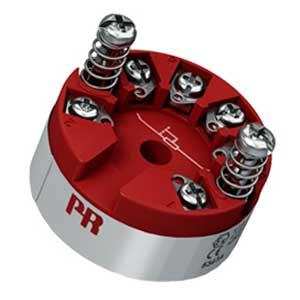

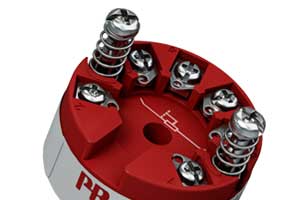

5343A

Тип 5343A

2-проводной преобразователь
для потенциометра (уровнемеры, приводы)

  • Вход для потенциометра или сопротивления
  • Программируемое значение погрешности
  • Высокая точность измерения
  • Уникальная функция калибровки значений процесса
  • Программируем посредством ПК

5343A

ОПИСАНИЕ ТИПА

 5343A предназначен для преобразования изменений сопротивления в аналоговые токовые значения 4-20 мА., например от уровнемеров или потенциометров в приводе клапана.
 Требования NAMUR учтены в следующих спецификациях –
  NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА.
 Архивированные данные регулярно подвергаются контролю на сохранность.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset. Инструмент настройки PRelevel, входящий в состав программного обеспечения PReset, был специально разработан для настройки приложений уровней. Он содержит, среди прочего, функцию для онлайн-измерения входной шкалы, а также функцию линеаризации для линейного выхода объема горизонтальных цилиндрических сосудов и для шарообразного резервуара.
 Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.

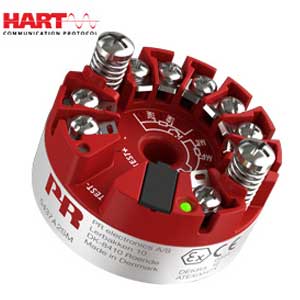

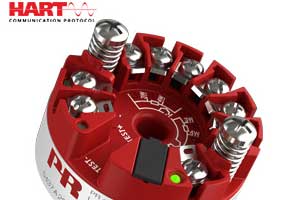

5437A

Тип 5437A

универсальный 2-проводной преобразователь
с HART 7 или HART 5

  • RTD, TC, потенциометр, линейный резистор и биполярный вход мВ
  • Одиночный или настоящий двойной вход с резервированием датчика
  • Широкий диапазон температуры окружающей среды при эксплуатации от -50 до + 85 ° C
  • Программируем посредством ПК

5437A

ОПИСАНИЕ ТИПА

 5437 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt10 - Pt10000, Ni10 - Ni10000, Cu5 – Cu10000), биполярных милливольтовых напряжений в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
 Возможно резервирование датчиков - дублирование с возможность автоматического переключения входов и обнаружение дрейфа (когда разность значений выходит за определенные пользователем пределы).
 Преобразователь имеет функции дифференциальных измерений, таких как среднее значение, разность значений и отслеживание минимальных / максимальных значений.
 Требования NAMUR учтены в следующих спецификациях –
  NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах.
  NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов.
  NE 44 - стандартизация индикаторов состояния на приборах PCT с помощью светоизлучающих диодов.
  NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
  NE 95 - направлен на установление основных принципов омологации для соответствующего оборудования для управления технологическим процессом и демонстрацию свойств омологации. Омологация —улучшение технических характеристик с целью соответствия товара каким-либо стандартам или требованиям страны-потребителя товара.
  NE 107 - «облегчитель жизни» - самоконтроль и диагностика полевых устройств.
 Сертификация IEC 61508: 2010 до SIL3, с усиленными испытаниями функциональной безопасности EMC в соответствии с IEC 61236-3-1.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационые интерфейсы HART - 276USB = HART-модем с USB-портом.
 Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
 Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 2,5 кВ переменного тока.

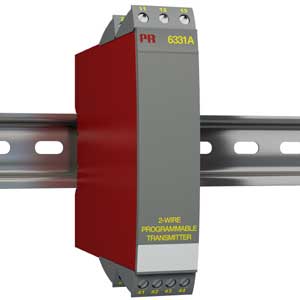

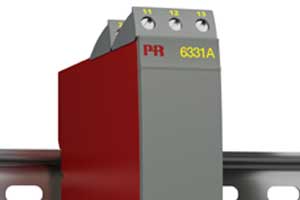

6331A

Тип 6331A

Универсальный 2-проводной преобразователь

  • Вход для RTD, TE, Ом или мВ
  • Исключительная точность измерения
  • Программируемое значение ошибки датчика
  • Программируем посредством ПК, через 5909 - USB

6331A

ОПИСАНИЕ ТИПА

 6331 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000,), биполярных милливольтовых напряжений в аналоговые значения тока, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
 Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
 В каждом канале предусмотрена внешняя компенсация холодного спая.
 Архивированные данные регулярно подвергаются контролю на сохранность.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
 Требования NAMUR учтены в следующих спецификациях –
 NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА
 Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
 Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
 Модуль устанавливается вертикально или горизонтально на DIN-рейку.

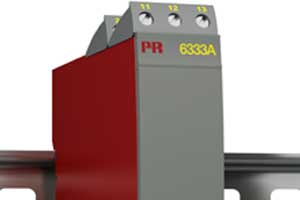

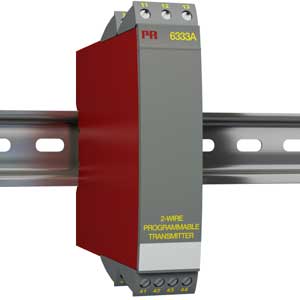

6333A

Тип 6333A

Преобразователь сигналов от термометров сопротивления (Pt)
и «линейного» сопротивления

  • Вход для RTD, Ом
  • Гальванической развязки нет
  • Программируемое значение ошибки датчика
  • 1 или 2-канальная версия
  • Программируем посредством ПК, через 5909 - USB

6333A

ОПИСАНИЕ ТИПА

6333 - предназначен для преобразования выходных значений термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000), «линейного» сопротивления в аналоговые значения тока, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется двух и трёх проводные схемы включения датчика в измерительную цепь.
 Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
 Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
 Требования NAMUR учтены в следующих спецификациях –
 NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА
 Датчик не имеет гальванической развязки.
 Модуль устанавливается вертикально или горизонтально на DIN-рейку.

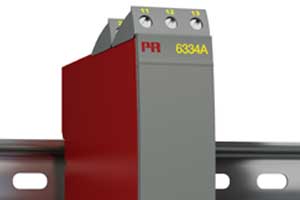

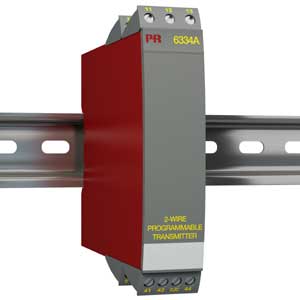

6334A

Тип 6334A

Программируемый 2-проводной преобразователь

  • Вход от термопар
  • Программируемое значение ошибки датчика
  • 1 или 2-канальная версия
  • Программируем посредством ПК, через 5909 - USB

6334A

ОПИСАНИЕ ТИПА

6334 - предназначен для преобразования выходных значений термоэлектрических преобразователей, биполярных милливольтовых напряжений в аналоговые значения тока, усиления напряжения в диапазоне mV, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется двух проводная схема включения датчика в измерительную цепь.
  Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
  В каждом канале предусмотрена внешняя компенсация холодного спая.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
  Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
  Требования NAMUR учтены в следующих спецификациях –
  NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
  NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
  Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
  Модуль устанавливается вертикально или горизонтально на DIN-рейку.

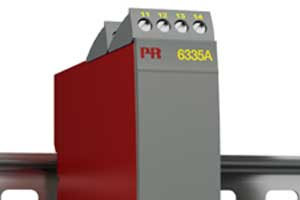

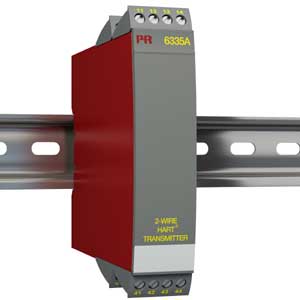

6335A

Тип 6335A

2-проводный программируемый преобразователь с поддержкой протокола HART 5

  • Вход RTD, термопар, сопротивления или mV
  • Исключительная точность измерения
  • Обмен данными по протоколу HART 5
     (частотная модуляция поверх токовой петли 4-20мА, до 15 устройств в сети)
  • Гальваническая развязка
  • 1 или 2-канальное исполнение
  • SIL

6335A

ОПИСАНИЕ ТИПА

 6335 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5. Максимальное выходное значение может быть программно ограниченно.
  Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
  Используется все схемы включения датчика в измерительную цепь
  Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Требования NAMUR учтены в следующих спецификациях –
    NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
    NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
    NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
  Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART.
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
  Модуль устанавливается вертикально или горизонтально на DIN-рейку.

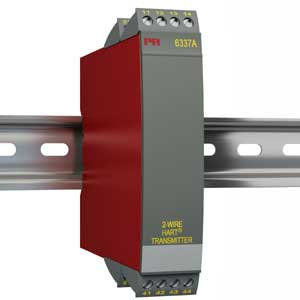

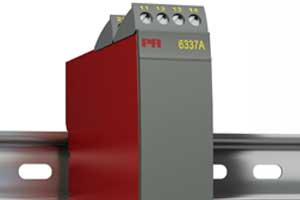

6337A

Тип 6337A

унивесальный программируемый преобразователь с поддержкой протокола HART 7

  • Вход RTD, термопар, сопротивления или mV
  • Обмен данными по протоколу HART 7
      (частотная модуляция поверх токовой петли 4-20мА) или HART 5
  • Гальваническая развязка
  • 1 или 2-канальное исполнение
  • Оборудование сертифицировано для применения в SIL

6337A

ОПИСАНИЕ ТИПА

 6337 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно.
  Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
  Используется все схемы включения датчика в измерительную цепь
  Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Требования NAMUR учтены в следующих спецификациях –
    NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
    NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
    NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
  Для конфигурации 6337A используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART.
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
  Модуль устанавливается вертикально или горизонтально на DIN-рейку.

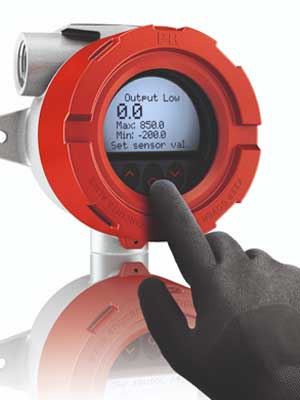

7501

Тип 7501

Полевой универсальный, программируемый преобразователь с поддержкой протоколов HART7 и HART 5

  • Входы термометров сопротивления RTD, термопар, «линейного» сопротивления, биполярного напряжения мВ
  • Локальный пульт управления с тремя эргономическими кнопками
  • Гальваническая развязка
  • Поддержка HART 7 и HART 5
  • ПО сертифицировано для применения в SIL

7501

ОПИСАНИЕ ТИПА

 7501 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно. Предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
  Используется все схемы включения датчика в измерительную цепь
  Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
  Архивированные данные регулярно подвергаются контролю на сохранность.
  Требования NAMUR учтены в следующих спецификациях –
    NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
    NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
    NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
  Для конфигурации 7501 используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART или используется встроенная панель управления. Подсветка настроечной пали позволяет уменьшить блики.
  Измерительная цепь датчика и цепи питания гальванически развязаны. Между этими цепями прикладывалось испытательное напряжение 500 В переменного тока в течение 1 минуты.
  Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
  Корпус устанавливается на корпус датчика, на трубу или плоскую поверхность.

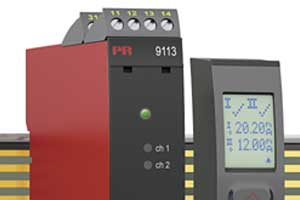

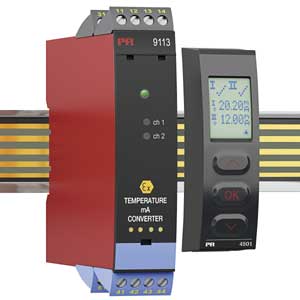

9113A

Тип 9113A

Преобразователь температуры и силы тока (мА)

  • Вход RTD, термопары и mA
  • Активный или пассивный mA-выход
  • 1 или 2 канала
  • Питание от отдельного источника / по шине PR тип 9400
  • Сертификат соответствия SIL 2, Full Assessment

9113A

ОПИСАНИЕ ТИПА

 9113А - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), токовых значений мА в аналоговые токовые значения 4-20 мА. В качестве стационарного дисплея для отражения данных технологического процесса и статуса может использоваться 4500. Им же и программируется.
 Максимальное выходное значение может быть программно ограниченно. Предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
 Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
 Используется все схемы включения датчика в измерительную цепь
 Точность преобразования во всех доступных диапазонах, менее 0,1% диапазона.
 Архивированные данные регулярно подвергаются контролю на сохранность
 Требования NAMUR учтены в следующих спецификациях –
   NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
   NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
 Каждый модуль тестируется между входом, выходом и питанием напряжением 2,6 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
 Электрическая прочность реле, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
 Разные режимы свечения зеленого светодиода на передней панели указывает на состояние устройства - на нормальную работу, красного – на неисправность каждого датчика и функциональные неисправности. Статусное дублирует основные режимы работы.
 Модуль устанавливается вертикально или горизонтально на DIN-рейку.
 Питание преобразователя – резервированное, как через шину питания Power Rail 9400 так и / или от отдельного источника питания.


Примечание

Сайты производителей
burkert.com.ru
prelectronics.com
siko-global.com
wika.com

Мы стараемся делать сайт удобным. 

Контакты

Телефон: 8-499-788-70-07
Телефон: 8-499-788-70-08
Email: info@process-control.net
Website: www.process-control.net

РОССИЯ,
г. Москва
ул. Нижегородская,
д. 32, стр. 15

окна фотограф html php памятники знакомства
